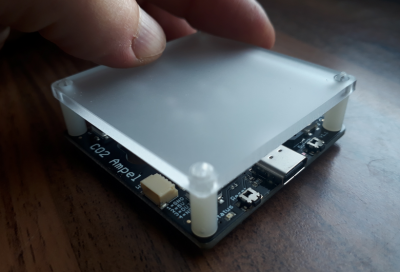

capteur de CO2 Ampel

Présentation du capteur Ampel

Le capteur "Ampel", conçu (en open source) par une entreprise allemande, affiche, en continu (acquisition en continue) la concentration de CO2 (en ppm), mesuré par une sonde Sensirion SCD30. Assemblé sur un micro-contrôleur Microchip ATSAMD21 ARM Cortex-M0. Selon les tests effectués par la MCE dans le cadre de l'opération Ambassad'Air, la mesure s'avère relativement fiable.


Pour fonctionner, il suffit de le brancher sur une prise électrique (via un câble, type mini USB, type B). Dimension du capteur : largeur 5 cm, longueur 5 cm, épaisseur 1,5 cm A retrouver sur site internet de Watterott.

Mesure du CO2

Le résultat de la mesure est interprétée via des diodes couleur

Code couleur (diodes) :

  • vert : 0 à 1000 ppm
  • jaune : 1000 à 1200 ppm
  • rouge : 1200 à 1400 ppm
  • rouge clignotant : 1400 à 1600 ppm
  • rouge clignotant et alarme : supérieur à 1600 ppm



Intérêts et limites du capteur Ampel

Intérêts

  • Modifiable (open source) voir le dépôt Github
  • Fiabilité correcte de la mesure
  • Coût : 70 euros (plus les frais de port)
  • Facilité d'usage
  • Transportable

Limites

  • Pas d'affichage de la valeur
  • Trop petit pour être visible de loin
